Schuler KGM (Kanalgrundrohrmodul)

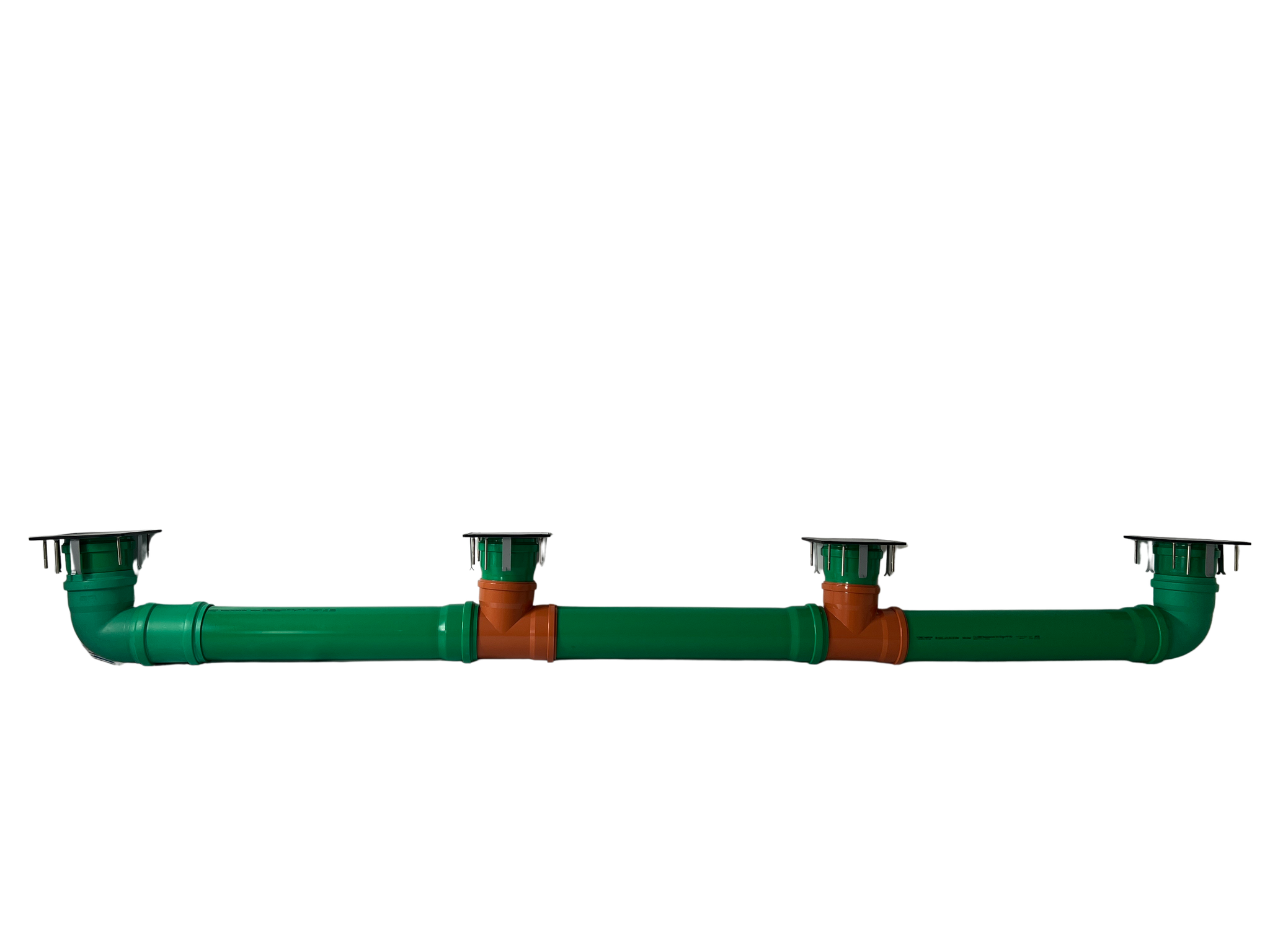

Das überfahrbare TGA-Leerrohrsystem für multifunktionale Hallen

Maximale Flexibilität für Ihre Industriehalle

Mit dem Schuler KGM-System machen Sie Ihre Halle bereit für die Zukunft. Unser überfahrbares TGA-Leerrohrsystem bietet Ihnen eine Infrastruktur, die sich Ihren Anforderungen anpasst, und nicht umgekehrt.

Ihre Vorteile im Überblick:

• Zukunftssicherheit ohne Zweckbindung: Gestalten Sie Ihre Hallennutzung vollkommen flexibel. Da die Medienführung im Boden liegt, bleiben Kranbahnen voll nutzbar und die gesamte Fläche bleibt frei von störenden Hindernissen.
• Extreme Belastbarkeit: Das System ist bündig im Boden integriert und problemlos mit dem Stapler überfahrbar.
• Nie wieder den Boden aufreißen: Leitungen für Strom, EDV oder Druckluft sind jederzeit erweiterbar oder austauschbar, sauber, schnell und ohne bauliche Maßnahmen am Hallenboden.
• Wartungsarm & Langlebig: Einmal eingebaut, bietet das KGM-System eine dauerhafte und nahezu wartungsfreie Lösung für Ihre Medienverteilung.

Einfache Montage & Modulares Prinzip:

• Effizienter Einbau: Die Montage ist einfach und kostengünstig. Es ist kein Spezialwerkzeug nötig, was die Installation beschleunigt und Kosten senkt.
• Die Basis für mehr: Das KGM-Modul dient als stabiles Fundament für unser modulares Zubehör.
• Plug & Play: Weiteres Zubehör für Strom, EDV, Druckluft oder Wasser wird einfach auf die Basis aufgeschraubt. Das System ist somit jederzeit modular erweiterbar und passt sich neuen Arbeitsprozessen sofort an.

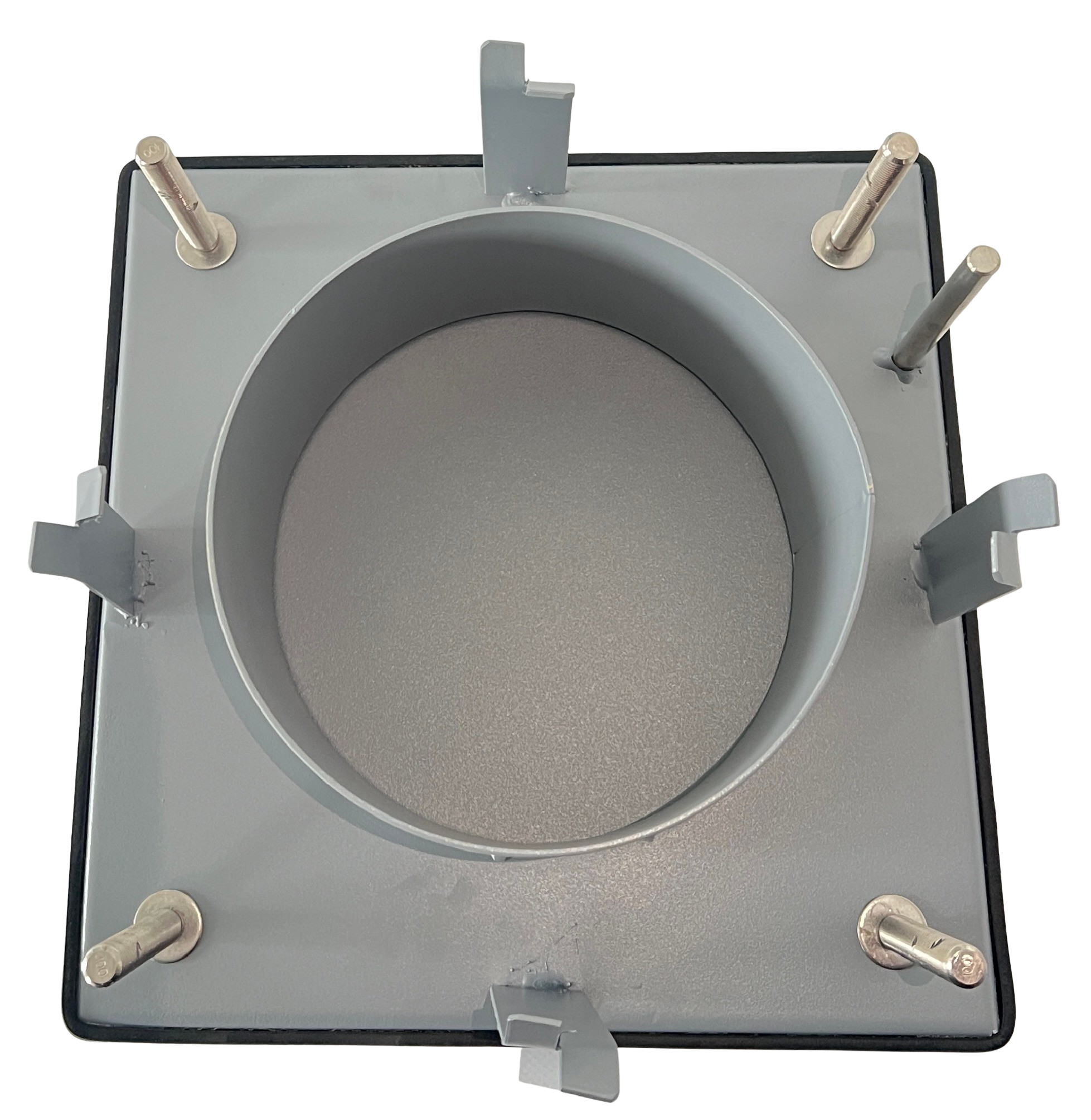

 Das System ist eine quadratischen Platte mit den Abmessungen 310 x 310 mm und verfügt über einen integrierten KG-Rundschacht mit einem Durchmesser von 190 mm, der passend für Standard-KG-Rohre Ø 200 ausgelegt ist. Sie besteht aus hochwertigem Edelstahl der Güte 1.4301 (V2A) und ist mit einer pulverbeschichteten Oberfläche in RAL 7046 (anthrazitgrau) versehen, die eine hohe Korrosionsbeständigkeit gewährleistet.

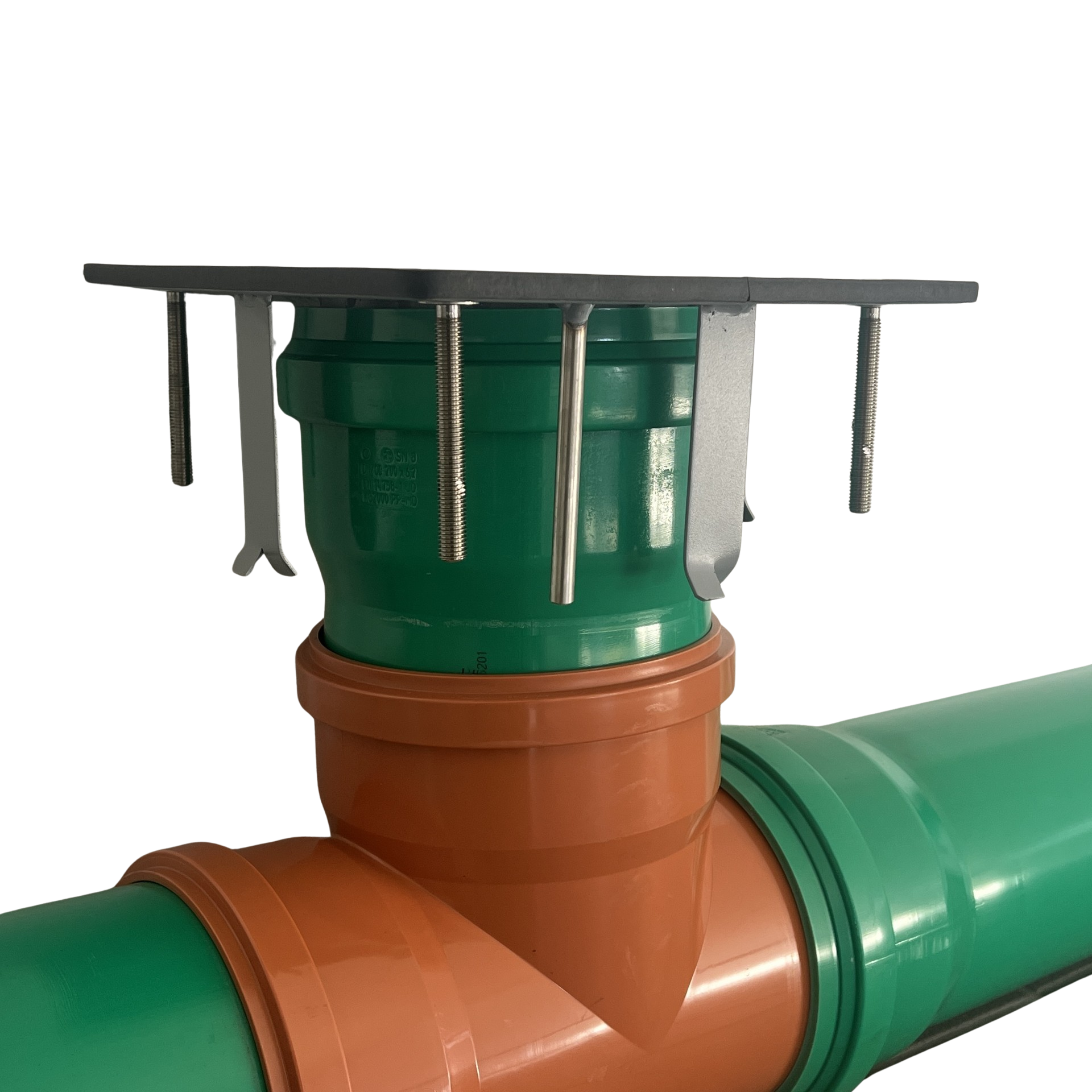

Zur technischen Ausstattung gehört ein Erdungsstift mit einem Durchmesser von 10 mm. Zudem sind Innengewindeanker aus A4-Edelstahl (M8x100) integriert, die sowohl zur sicheren Verschraubung des Deckels als auch zur Befestigung von weiterem Zubehör dienen. Vier Ankerpratzen sorgen für eine stabile und formschlüssige Fixierung im Beton.

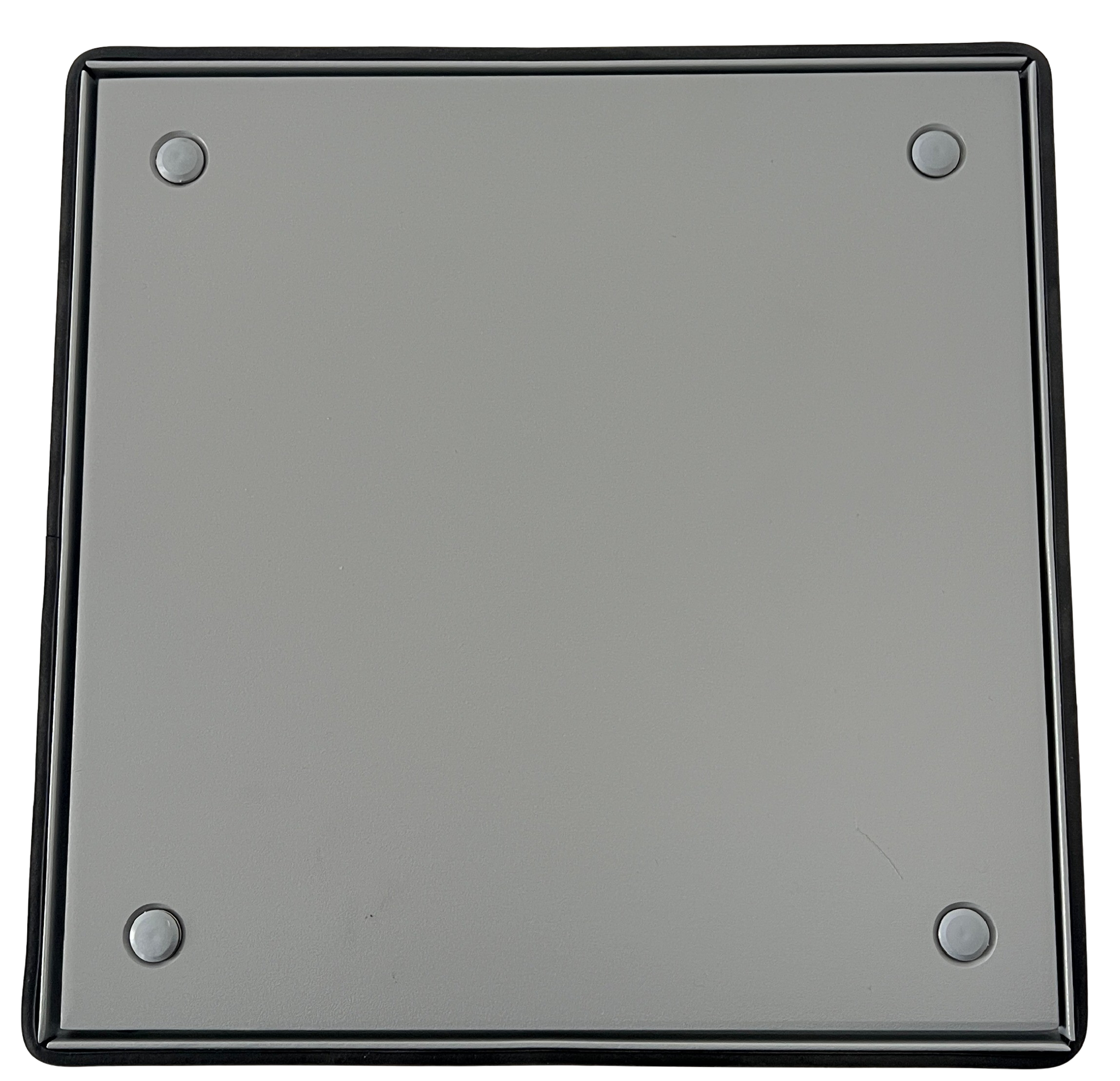

Der Deckel ist mit einer umlaufenden Dichtung ausgestattet, um eine zuverlässige Abdichtung zu gewährleisten. Ein zusätzliches Dehnungsband dient der Spannungsentlastung der Betonbodenplatte. Insgesamt ist das System für den sicheren Einbau sowohl im Nass- als auch im Trockenverfahren in Betonbodenplatten geeignet.
